產品介紹 |
|
產品名稱: |

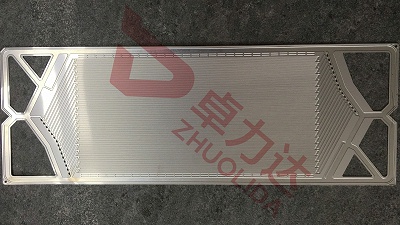

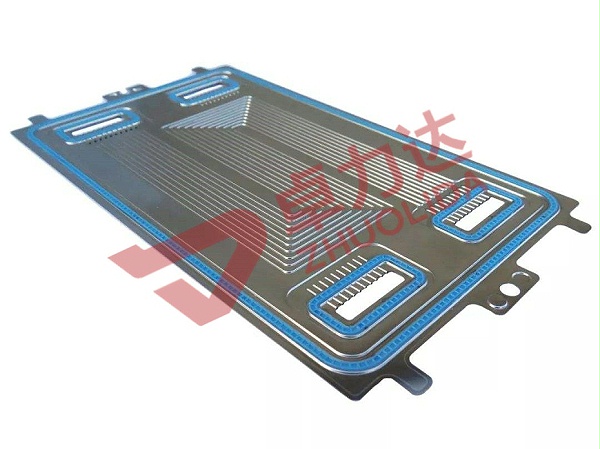

雙極板 |
產品簡介: |
雙極板由極板和流場組成,流場是電堆中的骨架,與膜電極層疊裝配成電堆,在燃料電池中起到支撐,收集電流, 為冷卻液提供通道,分隔氧化劑和還原劑等作用。 |
產品用途: |
雙極板廣泛應用于氫能源汽車電池。 |
蝕刻流程: |
開料→清洗板材→干膜或涂布→烘干→曝光→顯影→烘干→蝕刻→脫膜→檢測包裝→成品出貨 |
我們的優勢 |
|
1、截止2025 年我們?cè)谖g刻領域從業 20余年, 2015 年公司在南通購地自建蝕刻 + 電鍍工業園, 得益于 深圳和昆山分公司的成功經驗,致力于 各類燃料電池 雙極板 的技術研發、生產和銷售 。 |
|
2、 卓力達雙極板采用先進的精密沖壓和蝕刻技術,確保產品尺寸精度達到±0.02mm,表面平整度高,大幅提升電池組的密封性和一致性。我們的自動化生產線嚴格把控每個環節,減少人為誤差,為客戶提供穩定可靠的高品質雙極板,滿足嚴苛的工業應用需求。 |
|
3、 通過特殊涂層處理和材料優化,卓力達雙極板具備極強的耐酸、耐堿及抗氧化能力,適用于燃料電池、電解槽等腐蝕性環境。我們選用優異不銹鋼或石墨基材,結合獨家表面處理技術,大大延長產品壽命,降低客戶維護成本。 |
|
4、我司生產的雙極板 高精度、 品質優,可根據客戶圖紙定制 雙極板樣品或者進行雙極板批量生產 。同時雙極板采用高導電材料(如石墨復合物或金屬基材),配合低電阻涂層技術,有效降低接觸電阻,提升電池轉換效率。卓力達的導電性能測試數據遠超行業標準,幫助客戶實現更高功率輸出和更優系統性能。 |
|
5、 卓力達 擁有深圳、昆山和南通三大生產基地,綜合面積 40000 余平方米。其中南通工業園涉及蝕刻、電鍍電泳、陽極氧化、激光焊接和真空擴散焊等多個領域,擁有各種常規、進口以及定制化非標精密蝕刻線 20 余條,能滿足產能以及各類 雙極板 的精度要求 , 可為客戶提供整體式解決方案。 |
雙極板( 又稱隔板)的功能是提供氣體流道,防止電池氣室中的氫氣與氧氣串通,并在串聯的陰陽兩極之間建立電流通路。在保持一定機械強度和良好阻氣作用的前提下,雙極板厚度應盡可能地薄,以減少對電流和熱的傳導阻力 。
雙極板材料大致可分為三 類 : 炭質材料、金屬材料及金屬與炭質的復合材料。
(1)炭質材料。炭質材料包括石墨、模壓炭材料及膨脹(柔性 )石墨。傳統雙極板采用致密石墨,經機械加工制成氣體流道。石墨雙極板化學性質穩定,與 MEA 之間接觸電阻小。
(2)金屬材料。鋁、鎳、鈦及不銹鋼等金屬材料可用于制作雙極板。金屬雙極板易加工,可批量制造,成本低,厚度薄,電池的體積比功率與比能量均很高。
(3)復合材料。若雙極板與MEA之間的接觸電阻大,歐姆電阻產生的極化損失多,運行效率下降。在常用的各種雙極板材料中,石墨材料的接觸電阻最小,不銹鋼和鈦的表面均形成不導電的氧化物膜使接觸電阻增高 。
雙極板 需要做適當?shù)谋砻嫣幚?。在雙極板陽極側經鍍鎳處理后導電性能良好,且不易被電解質潤濕,可避免電解質流失。在電解質隔膜與電極有效面積以外的 雙極板 的柔性接觸,可有效地阻止氣體向外泄露,此即所謂的 " 濕密封"。為減少在 " 濕密封 "部位熔融碳酸鹽對不銹鋼的腐蝕,需要對雙極板邊框做 " 滲鋁 "保護處理 。
金屬雙極板加工有幾種不同的加工方式,采用CNC、沖壓、激光、蝕刻等工藝均可達成。
雙極板CNC加工:加工費用較高,部分較精密的線槽無法達到要求;
雙極板沖壓:需要開沖壓模具,費用較高,一旦設計圖紙有變更,重新開模代價較大;
雙極板激光:激光雕刻無法實現雙極板半刻的情況,加工范圍略單一;
雙極板蝕刻:無需開模具,對設計 圖形 無限制,復雜 設計也可以加工和 更改,開發 成本低。蝕刻雙極板精度高,全刻半刻 、 添加LOGO均能實現。
南通卓力達二十多年從事金屬蝕刻,目前我司雙極板蝕刻工藝已經成熟化運用投產,在金屬雙極板蝕刻加工方面具有豐富經驗,專業的工藝團隊能協助客戶加工驗證并解決設計難題。提供蝕刻加工服務,做出質量?jī)?yōu)良的產品是我司的經營理念。咨詢 雙極板蝕刻加工請聯系我司0513-81601666 !
