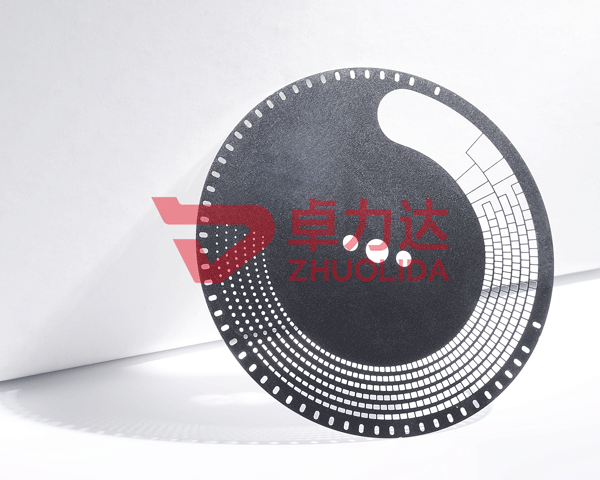

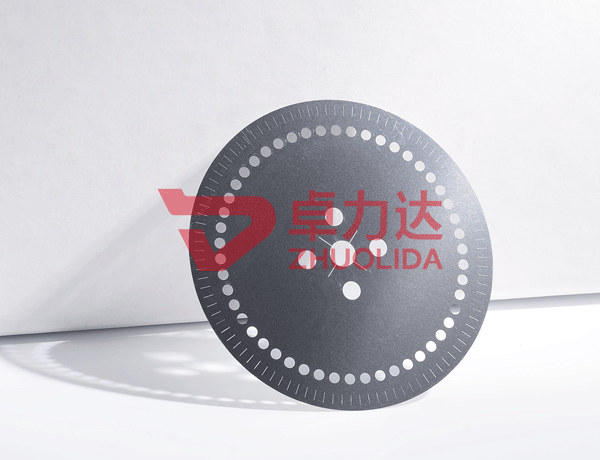

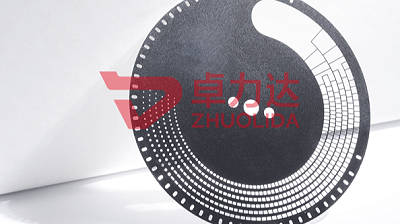

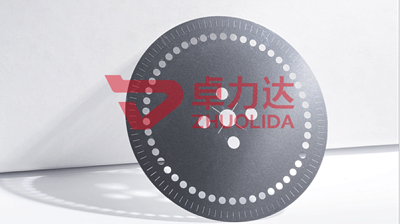

光闌片（Aperture Diaphragm）是光學系統中用于控制光束孔徑、調節光通量和改進成像質量的關鍵元件。其核心作用是通過準確設計的開口結構限制雜散光，提升光學儀器的分辨率與對比度。卓力達光闌片采用高精度金屬或聚合物材料制成，廣泛應用于激光設備、顯微鏡、醫療內窺鏡及工業檢測設備等領域，確保光學系統在復雜環境中保持穩定性能。 |
|
產品用途: |
光闌片 屬于光學儀器（光具組）中的一種光學元件。按其作用的不同，分為孔徑光闌片和視場光闌片兩種。通常都是應用于教學儀器和醫療設備。 |
|
蝕刻流程： |
開料→清洗板材→干膜或涂布→烘干→曝光→ 顯影→烘干→蝕刻→脫膜→檢測包裝---成品出貨 |
|
我們的優勢 |
|
|
1、截止2025年我們在蝕刻領域從業20余年，借鑒深圳和昆山分公司的成功經驗，致力于中高端市場光闌片 產品的技術創新、研發生產 和銷售 。 卓力達光闌片采用精密激光切割與化學蝕刻技術，微孔加工精度可達±1μm，邊緣光滑無毛刺，有效減少光散射和能量損失。我們擁有的檢測設備，能夠確保每一片光闌片均符合嚴格的光學標準，適用于高精度激光設備、顯微鏡及醫療成像系統，幫助客戶提升成像清晰度和產品利用率。 |
|
|
2、卓力達的光闌片采用數控精密沖壓和激光切割工藝，孔徑公差可控制在 ±2μm以內，邊緣無毛刺，確保光束控制的準確性。公司擁有 ISO 9001 認證的生產體系，結合全檢流程，保障批量產品的一致性。例如，在激光切割應用中，我們的光闌片能有效減少散射，提升加工效率 20% 以上，客戶反饋良品率大大提高。 |
|
|
3、引進多條蝕刻生產線， 擁有藥水自動添加系統和再生系統，同時也注重環保問題， 自建 大型 污水處理系統，廢水回用率達到40％以上，是在金屬蝕刻行業中少有的建設專用污水處理系統的廠家。公司立志成為環保企業、綠色企業。 |
|
|
4、我們能做的光闌片 從原材料到成品，卓力達執行全流程質量管控，每一批次光闌片均經過光學性能測試、尺寸檢測及環境適應性驗證，確保產品批次間高度一致，滿足高端光學設備對穩定性的嚴苛要求。 |
|
|
5、 依托20年精密金屬加工經驗，卓力達支持非標孔徑、多臺階結構、異形光闌等定制需求， 3天內提供原型設計，7 天交付小批量樣品。例如，曾為某科研機構開發帶冷卻槽的激光光闌片，解決高功率散熱問題，從需求確認到量產僅用 15 天，遠超行業平均周期。 |
|
光闌片的制造工藝是影響其光學性能和使用壽命的關鍵因素?，F(xiàn)代光闌片的制造通常采用精密沖壓、激光切割或光化學蝕刻等先進技術。這些工藝能夠確保光闌片的孔徑邊緣光滑無毛刺，從而有效減少光散射和損失。例如，激光切割技術可以實現微米級的加工精度，非常適合對精度要求極高的科研或工業光學系統。對于多葉片可變光闌，如相機光圈，其制造過程則更為復雜，需要通過高精度模具沖壓成型，葉片間的配合公差嚴格控制在±0.01mm以內，以確保光闌開合順滑且無漏光現象。 此外，為了進一步提升性能，部分高端光闌片還會進行表面拋光或鍍膜處理，如黑化涂層，這可以大大降低反射率，增強消光效果，從而提高光學系統的整體性能。
光闌片在光學系統中起著至關重要的作用，它不僅要透光，還要在光通過的同時準確地限制光束的大小和優化成像效果。這就要求光闌片上的孔必須垂直，孔壁光滑，孔的真圓度高，孔徑公差嚴格控制，且產品整體平整度高。這些嚴格的要求使得光闌片的生產與工廠的設備和技術水平密切相關。
目前，眾多光譜儀廠家以及需要使用光闌片的廠家大多選擇在國外采購。這是因為國外的化學蝕刻工藝能夠滿足光闌片的所有要求，可以達到孔徑數據準確、孔壁垂直等效果。化學蝕刻工藝通過準確控制化學反應過程，能夠確保每個孔的尺寸和形狀高度一致，從而保證光闌片的光學性能。這種工藝的高精度和高一致性使得光闌片在各種光學應用中表現出色，無論是科研設備還是工業生產，都能提供可靠的光學支持。
03
光闌片的材質需兼顧機械強度、耐腐蝕性和熱穩定性。常見材質包括：
不銹鋼（如SUS304/SUS316）：耐磨損、抗腐蝕，適合長期使用，多用于工業或醫療設備。
鋁合金：輕量化且成本低，但硬度較低，適用于輕載光學系統。
殷鋼（Invar）：一種低膨脹合金，在溫度變化時幾乎不變形，適合高精度激光或太空光學設備。
鈦合金：用于各種復雜環境（如高濕度、強酸強堿），但成本較高。
