掩膜概述
光掩膜一般也稱光罩，是微電子制造中光刻工藝所使用的圖形母版，由不透明的遮光薄膜在透明基板上形成掩膜圖形，并通過曝光將圖形轉印到產品基板上。光掩膜主要由兩部分組成：基板和不透光材料。作為半導體、液晶顯示器制造過程中轉移電路圖形“底片”的高精密工具，光掩膜是半導體制程中的一環。
光掩膜的應用
光掩膜主要應用于集成電路、平板顯示（包括 LCD、LED、OLED）、印刷電路板等領域，應用較為廣泛。

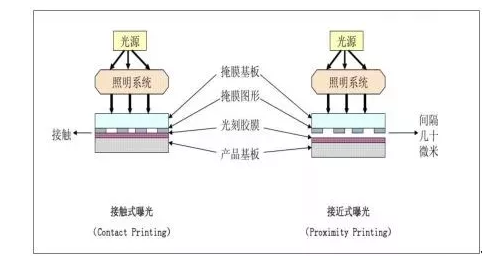

光掩膜基板在光刻工藝中的應用示例
光掩膜行業產業鏈
光掩膜上游主要包括圖形設計、光掩膜設備及材料行業，下游主要包括IC制造、IC封裝、平面顯示和印制線路板等行業，應用于主流消費電子 （手機、平板、可穿戴設備）、筆記本電腦、車載電子、網絡通信、家用電器、LED 照明、物聯網、醫療電子等終端產品。
目前全球范圍內光刻掩膜版主要以生產商為主。由于下游應用領域廠商自建光刻掩膜版生產線的投入產出比很低，且光刻掩膜版行業具有一定的技術壁壘，所以光刻掩膜版都是由生產商進行生產。

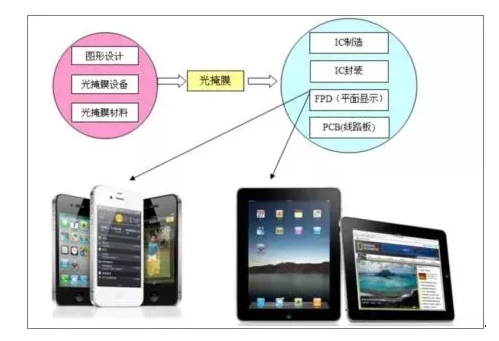

光掩膜產業鏈
光掩膜版行業競爭格局
半導體光掩模市場集中度高，Photronics、大日本印刷株式會社DNP和日本凸版印刷株式會社Toppan三家占據80%以上的市場份額。
我國的光掩膜版行業僅能夠滿足國內中低檔產品市場的需求，高光掩膜版則由國外公司直接提供。目前，國內的光掩膜版企業主要集中在上海、北京、深圳及江浙地區，它們的市場側點各不相同。

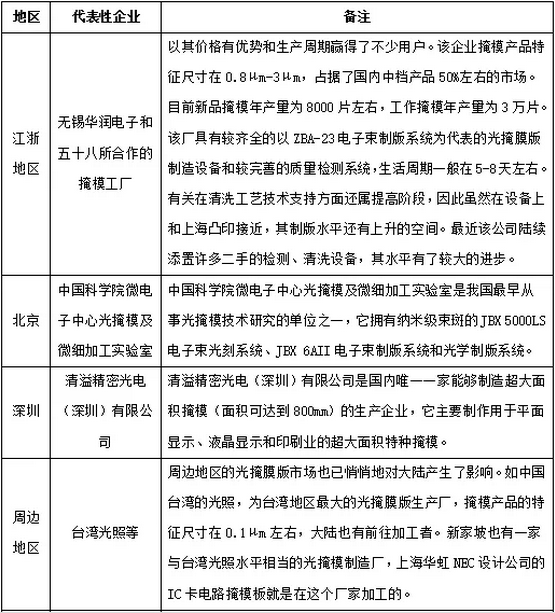

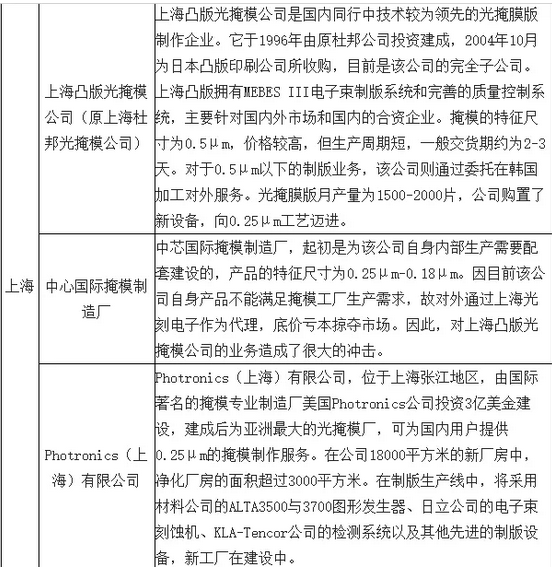

2018年我國光掩膜版市場競爭結構分析
光掩膜版行業市場概況
1. 市場供需情況
2011年我國光掩膜版生產規模為0.87萬平方米，2017年生產規模增長到1.69萬平方米，復合增長率達到14.20%。

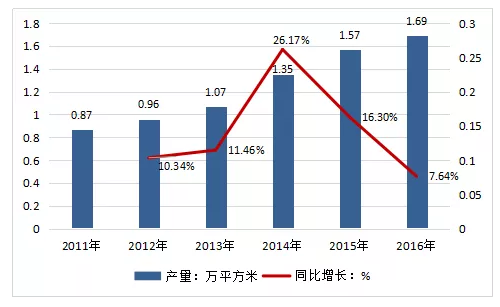

2011-2016年我國光掩膜版生產規模分析
從我國光掩膜版的需求量來看，行業需求穩定增長，2016年需求量達到了7.98萬平方米。

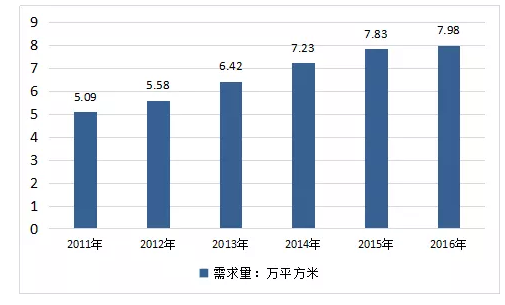

2011-2016年我國光掩膜版需求量
2016年我國光掩膜版國內總產量為1.69萬平方米，年度消費量為7.98萬平方米，國內光掩膜版凈進口量達到6.29萬平方米。

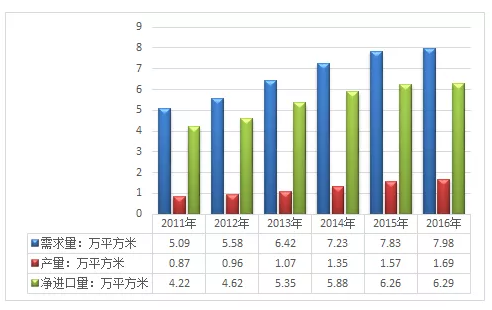

2011-2016年我國光掩膜版供需統計圖
2. 市場規模
2018年我國光掩膜版需求市場規模為56.7億元，2016年國內需求市場規模增長到59.5億元，規模較上年同期增長4.9%。
假設光掩膜基板材料成本占比為30% 并考慮整體市場規模的增長，則2016年我國光掩膜基板的市場規模超過20億元。

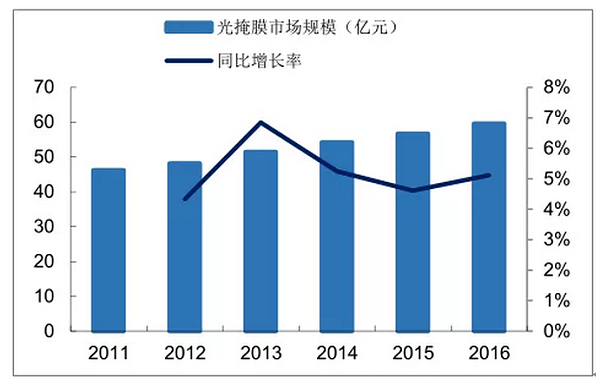

2011-2016年我國光掩膜市場規模及增速
隨著手機、電腦、液晶電視等市場需求的增長，以及穿戴式產品、智能家居等新型市場的興起，全球LCD面板需求也快速增長。同時，在國家政策的扶持下，我國TFT-LCD行業快速發展。
根據半導體協會EMI統計，2017年全球光掩膜市場以 37.5億 美元創下歷史新高，預計2019年將超越 40億 美元大關。而全球的光掩膜市場是臺灣地區，其次是韓國，而大陸在全球光掩模市場的份額現約個位數，市場預期在2020年有機會挑戰20%份額。
在合成石英玻璃材料制備方面，國內企業已具備生產G8代大尺寸、高精度 TFT-LCD光掩膜基板技術能力。在我國 TFT-LCD 全球市場份額持續增長，國產合成石英玻璃材料競爭優勢進一步提升的情況下，光掩膜基板業務有望快速成長，成為企業新的業績增長點。
3. 發展趨勢
光掩膜版行業的發展主要受下游平板顯示行業、觸控行業、半導體行業和電路板行業的影響，與下游終端行業的發展趨勢密切相關。
在光刻掩膜版領域，國內廠商與國外技術存在一定差距。目前，光罩的核心技術主要掌握在日本的HOYA、SKE，韓國的LG Micron、PKL以及我國臺灣地區的AIPC等企業手中，由于其對于光掩膜版的關鍵技術與設備進行了較為嚴格的封鎖，所以導致國內廠商在技術上與國外廠商相比存在一定的差距。
未來幾年我國掩膜版行業將向大尺寸、精細化、全產業鏈方向發展，因此在需求持續增加的情況下，影響光掩膜行業發展的因素還是技術的研究情況。
