產品介紹 |
|
|
產品名稱: |
|
|
產品簡介: |

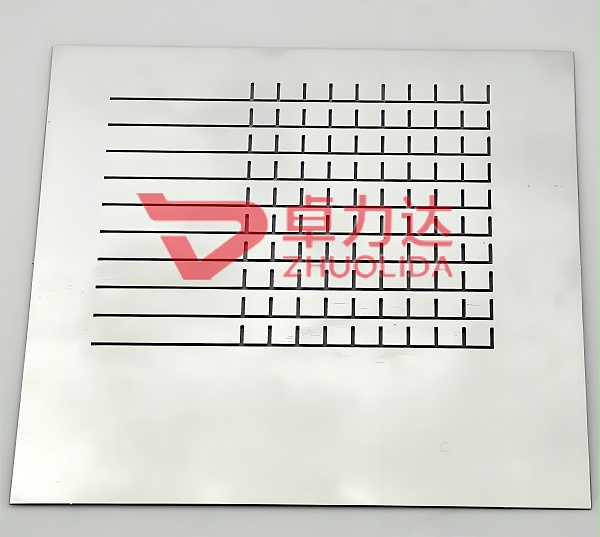

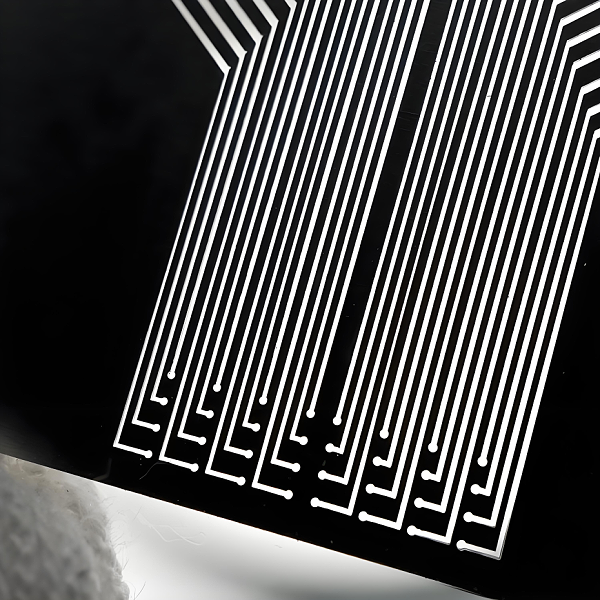

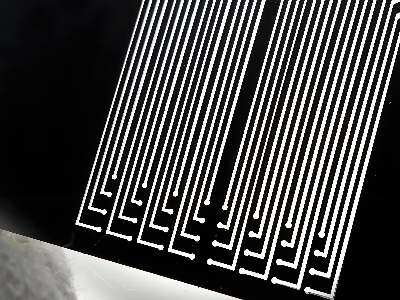

電鑄掩膜板， 是一種利用電鑄技術制造的掩膜板， 通常用于制造微電子器件、光電器件和其他精密結構。 |
|
產品特點及用途: |
具有高精度、高深度比、高分辨率和可重復性等優點。主要用于在半導體、光電顯示 、 太陽能電池等領域進行精細 圖案的復制和 轉移。 |
|
產品售后： |
二次元、影像儀精密檢測，24小時服務熱線：0513-81601666 。我們是高端精密電鑄的工廠，對所有我司的產品售后負責。不論是服務態度，還是產品質量，前置的關于產品設計溝通，業務員的服務質量等，均可以直接溝通?？焖俚姆磻?yīng)機制，針對客戶的投訴，24 小時內回復。48小時內提出整改對策，三天內完成良品發貨。 |
|
我們的優勢 |
|
|
1、截止 2025年我們?cè)诰茈婅T領域深耕10余年， 2015年公司斥資在南通新建卓力達工業園，借鑒深圳和昆山分公司的成功經驗，致力于各類 電鑄掩膜板加工產品的技術創新、研發、生產和銷售。 |
|
|
2、公司擁有豐富的材料選擇經驗， 能夠根據客戶需求 選擇合適的金屬材 料（如鎳、 鎳合金等）， 并通過嚴格的質量 控制確保材料的 純度和性能。 |
|
|
3、公司引入了 自動化生產設備和精密電鑄設備，提高了生產效率和 產品質量的一致性。自動化生產還能夠減少人為錯誤， 確保每個電鑄掩膜版的高質量。同時也配備了高精度的檢測儀器，確保每一件產品都符合標準，且擁有一支由行業精英和科研人員組成的研發團隊，專注于電鑄技術的創新和應用開發，不斷探索新材料、新工藝，以提升產品的精度和性能。 |
|
|
4、卓力達自建工廠擁有生產基地、電鑄設備及生產線、電鑄工藝技術人員，在電鑄領域開展研究，可為客戶產品 提供從設計、 開發到生產的一站式服務和整體解決方案 。 |
|
|
5、公司自建大型污水處理站和廢液處理系統 ，廢水利用率可達40％。電鑄工藝在生產過程中的廢料 較少， 且可以回收利用金屬材料，符合現代環保和可持續發展的要求 。 |
|
高精度: 在微納制造領域， 電鑄掩膜板 的精度是決定產品質量的關鍵因素之一。電鑄工藝以其技術優勢，能夠?qū)崿F(xiàn)極高精度的圖案復制，輕松滿足微納米器件制造的嚴苛要求。通過精密的電鑄設備和嚴格控制的工藝參數，電鑄掩膜板能夠?qū)⑽⒚咨踔良{米級別的精細圖案準確地復制到目標基材上，確保圖案的尺寸精度、形狀完整性和位置準確性。這種高精度的制造能力，使得電鑄掩膜板在半導體芯片制造、微機電系統（MEMS）、納米光學器件等高端領域發揮著不可替代的作用，為現代微納技術的發展提供了堅實的工藝保障。
高深度比: 電鑄掩膜板在制造微結構時展現出優異的高深度比特性，能夠輕松實現較大深度與微小橫向尺寸的復雜圖形結構。這種能力使其在微納制造領域具有優勢，尤其適用于對結構精度和復雜度要求極高的應用。例如，在微機電系統（MEMS）中，高深度比的微結構可用于制造微型傳感器、執行器等精密部件；在半導體芯片制造中，它能夠?qū)崿F(xiàn)高密度的電路圖案，提升芯片性能。電鑄工藝通過準確控制電鑄時間、電流密度等參數，確保微結構的深度和精度，為復雜圖形結構的制造提供了可靠的工藝支持，滿足現代高端制造對微結構深度和精度的雙重需求。
高分辨率 : 電鑄工藝在掩膜板制造中展現出極高的分辨率優勢，這主要得益于其對掩膜層厚度和形狀的準確控制能力。通過準確調控電鑄參數，能夠?qū)崿F(xiàn)微米甚至納米級別的圖案精度，確保圖案的邊緣清晰、線條細膩且無毛刺。這種高分辨率的圖案轉移能力，對于制造高密度集成電路至關重要，它能夠?qū)崿F(xiàn)更小的線寬和更緊密的布線，從而提升芯片的集成度和性能。在微機電系統（MEMS）領域，高分辨率的電鑄掩膜板可以準確地制造出復雜的微結構，如微型傳感器、執行器等，確保其在微觀尺度上的功能性和可靠性。這種工藝不僅提高了產品的性能，還為高端制造業的精細化發展提供了堅實的技術支持。
可重復性: 電鑄工藝以其高度的穩定性和可重復性而備受青睞。在生產過程中，只要嚴格控制電鑄電流密度、溶液濃度、溫度等關鍵工藝參數，就能夠準確地復制出具有相同性能和圖案的掩膜板，確保每一批次的產品在精度、厚度、均勻性等關鍵指標上高度一致。這種出色的可重復性使得電鑄工藝非常適合大規模生產，能夠有效降低生產成本，同時保證產品質量的穩定性。無論是高密度集成電路、微機電系統（MEMS）還是其他精密制造領域，電鑄工藝都能為客戶提供高質量、一致性高的掩膜板產品，滿足工業化生產的嚴格要求，助力企業實現高效、穩定的生產運營。
