隨著5G手機的運用，傳統的散熱技術已經無法滿足越發增多的大功率散熱需求。目前來說，提到相對比較好的散熱技術，那就是均溫板 了。VC均溫板就是一種熱擴散熱器，技術原理上類似于熱管，但在傳導方式上有所區別。熱管為一維線性熱傳導，而真空腔均熱板中的熱量則是在一個二維的面上傳導，因此散熱效率就會更高。
VC均溫板 其實就是將多處的熱源所散發的熱流在短距離內均勻分布于較大的散熱面積。隨著熱源之熱通量的不同，均溫板的等效熱傳導系數亦會有所不同。當在相應的機器上使用它時，可以使板上每顆芯片的溫度都相同，這樣做比較有利于電器的散熱。
具體來講，均溫板 在其底部受熱時，真空腔的液體在吸收芯片熱量后，蒸發擴散至真空腔內，將熱量傳導至散熱翅片上，隨后又冷凝為液體返回到底部。這種蒸發和冷凝過程在真空腔內快速循環反復，實現了極高的散熱效率。
如今越來越多的人成為“低頭族”，熱衷于各種手機軟件或者游戲，很多人能連續十幾個小時沉迷于手機。長時間的運轉導致手機的溫度升高，從而引起手機對CPU和GPU進行降頻，造成卡頓。因此手機散熱問題也是在使用時讓用戶十分煩惱的事情。
在本月初的華為Mate 20 X發布會上，該款手機所使用的Super Cool超強散熱系統也備受關注。此次華為投入巨大成本，將均溫板液冷技術應用于散熱系統，使得散熱能力較上代手機提升約50％。在該款機型的散熱系統中，均溫板同時覆蓋了處理器的大核、小核、GPU。由于板體設計的優勢，使得熱量可以通過更短的路徑傳遞到VC冷板上，并通過相變傳熱系統將熱量擴散到整個機身。和傳統熱管相比， VC均溫板對熱源覆蓋范圍由原來的不足50％提升至100％全覆蓋，從原來的“熱量轉移”升級為 “熱量擴散”。

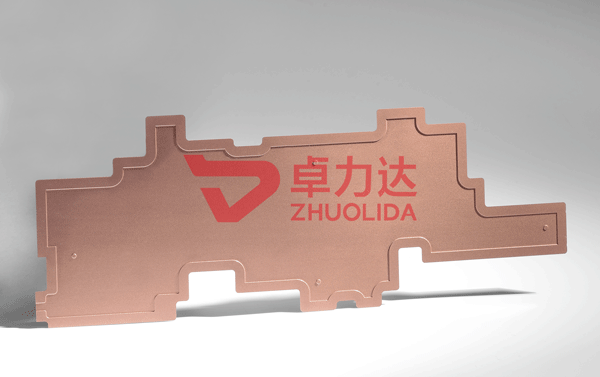

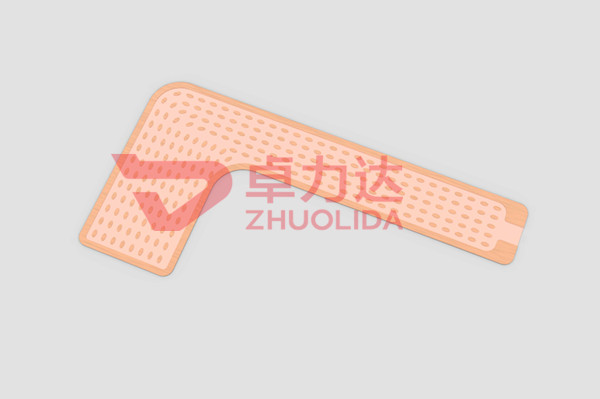

事實上，VC液冷原本主要用于高端數據中心服務器散熱，管體比較厚重。經過持續的改良和優化，目前華為Mate 20 X可以做到0.4mm的厚度。由此可見，對于均溫板生產工藝的要求極其苛刻。均溫板制作采用了半導體加工常用的蝕刻工藝，通過均溫板蝕刻 技術加工出小于0.1mm壁厚的板材，采用比頭發絲還細的銅絲編制成內部回液毛細結構，經過700℃左右高溫?zé)Y(jié)、焊接、抽真空、注液、密封等多道工藝形成蒸汽流動，液體回流的高效兩相傳熱均溫板，實現業界 0.4mm厚度VC 均溫板 量產應用。
