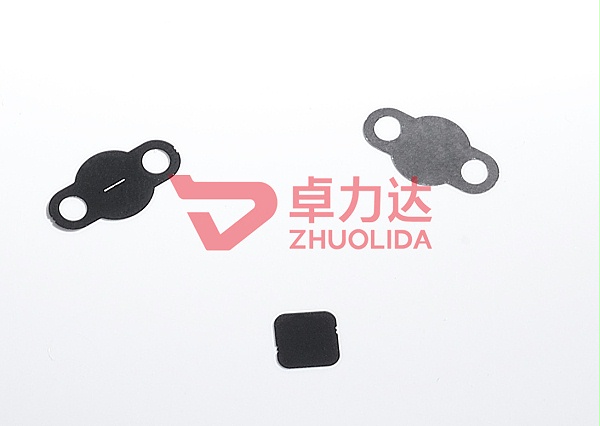

狹縫是指光譜儀的主要部件之一。狹縫是一條寬度可調、狹窄細長的縫孔。有固定狹縫，單邊可調的非對稱式狹縫和雙邊可調的對稱狹縫。狹縫片主要應用于精密光譜儀，分析儀器等。光輻射經光譜儀色散分光后的每條譜線，都是入射狹縫的像。進入單色器或從單色器出射的輻射，均由狹縫寬度調節?，F(xiàn)代光譜儀中狹縫與光柵的轉動耦合在一起，可自動調節。
狹縫應用領域：
1. 入射狹縫: 在入射光的照射下形成光譜儀成像系統的物點。
2. 準直元件: 使狹縫發出的光線變?yōu)槠叫泄?。該?zhǔn)直元件可以是一獨立的透鏡、反射鏡、或直接集成在色散元件上，如凹面光柵光譜儀中的凹面光柵。
3. 色散元件: 通常采用光柵，使光信號在空間上按波長分散成為多條光束。
4. 聚焦元件: 聚焦色散后的光束，使其在焦平面上形成一系列入射狹縫的像，其中每一像點對應于一特定波長。
5. 探測器陣列：放置于焦平面，用于測量各波長像點的光強度。該探測器陣列可以是CCD陣列或其它種類的光探測器陣列。
其主要加工方式分為三種
1、線切割：此種工藝加工的狹縫，狹縫周邊會有一些缺陷。由于線切割會產生一些油污等，需要后期清理，清洗要干凈。另外，線切割由于絲的快慢直接影響到縫的垂直邊的直線度，所以盡量用使用慢走絲加工。關鍵處的下刀和收刀的口的銜接部份，需要后期毛剌的拋光處理。相對來說效率比較低，而且對于一些超薄材料的加工，不太適合。線切割加工的縫隙寬度一般都在0.2mm以上，對于一高精密的狹縫是不能滿足要求的。
2、激光加工：激光加工狹縫比線切割的效率要快。但也存在切割加工的一些不足，比如：下刀和收刀口的棱邊處理。由于激光是通過光溫?zé)胁牧?，容易在縫的周邊存留一下殘?jiān)瑲堅念伾际呛谏液茈y清理。激光加工的的縫可以達到0.1mm。但是，放大N倍后，波浪紋的存在是其缺陷。另外，激光加工狹縫容易通過高溫改變材料的性質，對于一些特殊材料的材料，容易產生影響。
3、蝕刻加工 ：也稱光化學蝕刻，指通過曝光制版，將要蝕刻區域的保護膜去除，在蝕刻時接觸化學溶液，達到溶解腐蝕的作用，形成凹凸或者鏤空成型的效果。使用這種方法生產的產品網孔垂直，均勻，無毛刺，無缺口，產品正反面光滑、無凸起、無凹坑、網片平整無變形，尺寸精細，而且不需要打磨、拋光，生產周期短，應變快，修改設計方便。
